EMF060

m²

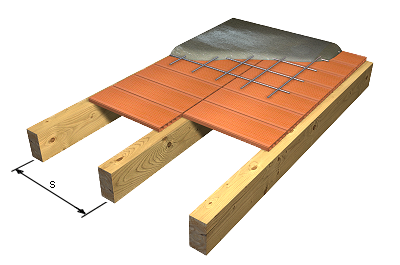

Forjat de biguetes de fusta i entrebigat amb solera ceràmica.

81,19€

Forjat tradicional amb un intereix de 50 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat; entrebigat amb maons ceràmics buits, tipus súper maó, per revestir, 50x20x4 cm; i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HL-25/B/10/XC2, densitat entre 1200 i 1500 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central; apuntalament i desapuntalament de les biguetes. Inclús filferro de lligar, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt50spa052b

m

Tauló de fusta de pi, de 20x7,2 cm.

0,040

6,32

0,25

mt50spa101

kg

Claus d'acer.

0,045

1,87

0,08

mt50spa081a

U

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,013

19,25

0,25

mt07mee100gai1baa

m³

Fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, per biguetes, de fins a 5 m de longitud, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat.

0,010

654,84

6,55

mt04lcg010a

U

Maó ceràmic buit (súper maó), per revestir, 50x20x4 cm, per a ús en fàbrica protegida (peça P), densitat 845 kg/m³, segons UNE-EN 771-1.

10,000

0,46

4,60

mt07aco020m

U

Separador homologat per malla electrosoldada.

2,000

0,09

0,18

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

2,52

2,77

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,017

1,50

0,03

mt10hes050psa

m³

Formigó lleuger HLA-25/B/10/XC2, d'entre 1200 i 1500 kg/m³ de densitat, quantitat mínima de ciment 275 kg/m³, fabricat en central.

0,042

146,58

6,16

Subtotal materials:

20,87

2

Mà d'obra

mo048

h

Oficial 1ª muntador d'estructura de fusta.

0,709

28,39

20,13

mo095

h

Ajudant muntador d'estructura de fusta.

0,709

25,25

17,90

mo044

h

Oficial 1ª encofrador.

0,148

28,39

4,20

mo091

h

Ajudant encofrador.

0,148

25,25

3,74

mo043

h

Oficial 1ª ferrallista.

0,035

28,39

0,99

mo090

h

Ajudant ferrallista.

0,035

25,25

0,88

mo045

h

Oficial 1ª estructurista, en treballs de posada en obra del formigó.

0,041

28,39

1,16

mo092

h

Ajudant estructurista, en treballs de posada en obra del formigó.

0,176

25,25

4,44

mo113

h

Peó ordinari construcció.

0,222

23,81

5,29

Subtotal mà d'obra:

58,73

3

Costos directes complementaris

%

Costos directes complementaris

2,000

79,60

1,59

Cost de manteniment decennal: 12,18€ en els primers 10 anys.

Costos directes (1+2+3):

81,19

Referència i títol de la norma

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

UNITAT D'OBRA EMF060: FORJAT DE BIGUETES DE FUSTA I ENTREBIGAT AMB SOLERA CERÀMICA.

CARACTERÍSTIQUES TÈCNIQUES

Forjat tradicional amb un intereix de 50 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat; entrebigat amb maons ceràmics buits, tipus súper maó, per revestir, 50x20x4 cm; i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HL-25/B/10/XC2, densitat entre 1200 i 1500 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central; apuntalament i desapuntalament de les biguetes. Inclús filferro de lligar, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Código Estructural.

Execució: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m².

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren exclosos tots els elements integrants del sostre senyalats en els plànols i detalls del Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 01

Fusta.

0,337

0,306

17 04 05

Ferro i acer.

0,164

0,078

17 01 02

Maons.

0,391

0,313

17 01 01

Formigó (formigons, morters i prefabricats).

0,045

0,030

Residus generats:

0,937

0,727

15 01 01

Envasos de paper i cartró.

0,144

0,192

17 02 03

Plàstic.

0,010

0,017

17 02 01

Fusta.

0,170

0,155

Envasos:

0,324

0,363

Total residus:

1,261

1,090
