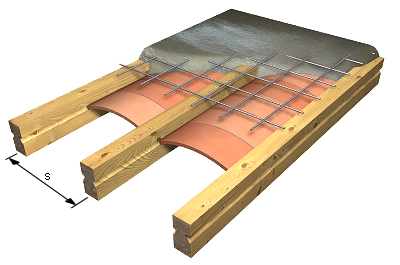

Entrebigat amb revoltons ceràmics corbs
emf_forj_bove_curva
Intereix 's' (cm)
52
Bigueta
Revoltó
Apuntalament
Malla electrosoldada
Capa de compressió
Classe de servei de l'estructura segons UNE-EN 1995-1-1
Contingut d'humitat en els materials corresponent a una temperatura de 20°C i una humitat relativa de l'aire que només superi el 65% durant unes poques setmanes a l'any.
Fusta
Procedència de la fusta
Grup botànic
Coníferes
Espècie d'arbre
emc_07mee_p_silv
Propietats mecàniques
Classe resistent segons UNE-EN 338 i UNE-EN 1912
Qualitat estructural segons UNE 56544
ME-2
Protecció de la fusta
Classe d'ús segons UNE-EN 335
Situació en la qual la fusta o el material derivat de la fusta s'utilitza a l'interior d'una construcció i no exposat a la intempèrie ni la humidificació. L'atac per fongs cromogens o per fongs xilòfags és insignificant i sempre accidental. És possible l'atac per insectes xilòfags incloent els tèrmits, encara que la freqüència i la importància del risc depenen de la ubicació geogràfica.
Classe de penetració segons UNE-EN 351-1
NP1
Revoltó ceràmic corb
Tipus
Revoltó
emf_bovedilla_curva
Dimensions (cm)
52x17x2,4
Acabat
Rústic
Tipus de sostre
Horitzontal
Altura lliure de planta
Puntals
Nombre de puntals (u./m²)
Nombre d'usos
Taulons de fusta
Nombre d'usos
emf_apuntalamiento
Malla electrosoldada
acero_mallazo
Diàmetre (mm)
Espessor (cm)
Formigó fabricat en central
Convencional
Tipus d'abocat
Amb cubilot
hor_csz_vert_cub
Classes d'exposició (Art. 27 Codi Estructural)
Risc de corrosió
Atac pel glaç/desglaç
Cap
Atac químic
Cap
Atac per erosió
Cap
Resistència (N/mm²)
Mida màxima de l'àrid (mm)
10
Consistència
Tova
Quantitat mínima de ciment kg/m³
Amb additiu hidròfug
No
Densitat (kg/m³)
Entre 1200 i 1500
Excessos sobre volum teòric de formigó (%)
img_ampliar img_oculmenu Enviar suggeriment Exportació: Arrossegar BC3 sobre 'Arquimedes'.   Arrossegar BC3 sobre 'Arquimedes' o altre programa d'amidaments i pressupostos.   Obrir aquest contingut en 'Excel' Obrir aquest contingut en 'Excel 2003' o anteriors

EMF050

Forjat de biguetes de fusta i entrebigat amb revoltons ceràmics.

97,03€


Forjat tradicional amb un intereix de 52 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, de 70x70 mm de secció, amb estries en els cantells, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat; entrebigat amb revoltons ceràmics corbs, tipus revoltó, 52x17x2,4 cm, amb acabat rústic; i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HL-25/B/10/XC2, densitat entre 1200 i 1500 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central, i abocament amb cubilot; apuntalament i desapuntalament de les biguetes. Inclús filferro de lligar, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits.




Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt50spa052b

m

Tauló de fusta de pi, de 20x7,2 cm.

0,040

6,32

0,25

mt50spa101

kg

Claus d'acer.

0,045

1,87

0,08

mt50spa081a

U

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,013

19,25

0,25

mt07mee100hai1baa

Fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, per biguetes, de fins a 5 m de longitud, de 70x70 mm de secció, amb estries en els cantells, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat.

0,009

720,32

6,48

mt07bce041a

U

Revoltó ceràmic corb revoltó, 52x17x2,4 cm, amb acabat rústic.

7,000

1,65

11,55

mt07aco020m

U

Separador homologat per malla electrosoldada.

2,000

0,09

0,18

mt07ame010d

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

2,52

2,77

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,017

1,50

0,03

mt10hes050psa

Formigó lleuger HLA-25/B/10/XC2, d'entre 1200 i 1500 kg/m³ de densitat, quantitat mínima de ciment 275 kg/m³, fabricat en central.

0,147

146,58

21,55



Subtotal materials:

43,14

2



Mà d'obra



mo048

h

Oficial 1ª muntador d'estructura de fusta.

0,682

28,39

19,36

mo095

h

Ajudant muntador d'estructura de fusta.

0,682

25,25

17,22

mo044

h

Oficial 1ª encofrador.

0,148

28,39

4,20

mo091

h

Ajudant encofrador.

0,148

25,25

3,74

mo043

h

Oficial 1ª ferrallista.

0,035

28,39

0,99

mo090

h

Ajudant ferrallista.

0,035

25,25

0,88

mo045

h

Oficial 1ª estructurista, en treballs de posada en obra del formigó.

0,041

28,39

1,16

mo092

h

Ajudant estructurista, en treballs de posada en obra del formigó.

0,176

25,25

4,44



Subtotal mà d'obra:

51,99

3



Costos directes complementaris




%

Costos directes complementaris

2,000

95,13

1,90

Cost de manteniment decennal: 14,55€ en els primers 10 anys.

Costos directes (1+2+3):

97,03




Plec de condicions

UNITAT D'OBRA EMF050: FORJAT DE BIGUETES DE FUSTA I ENTREBIGAT AMB REVOLTONS CERÀMICS.


CARACTERÍSTIQUES TÈCNIQUES

Forjat tradicional amb un intereix de 52 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, de 70x70 mm de secció, amb estries en els cantells, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat; entrebigat amb revoltons ceràmics corbs, tipus revoltó, 52x17x2,4 cm, amb acabat rústic; i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HL-25/B/10/XC2, densitat entre 1200 i 1500 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central, i abocament amb cubilot; apuntalament i desapuntalament de les biguetes. Inclús filferro de lligar, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits.



NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Código Estructural.

Execució: CTE. DB-SE-M Seguridad estructural: Madera.


CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m².



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

El contingut d'humitat de la fusta serà el d'equilibri higroscòpic abans de la seva utilització en obra.


AMBIENTALS.

Se suspendran els treballs de formigonat quan plogui amb intensitat, neu, existeixi vent excessiu, una temperatura ambient superior a 40°C o es prevegi que dins de les 48 hores següents pugui descendir la temperatura ambienti per sota dels 0°C.


DEL CONTRACTISTA.

Disposarà en obra d'una sèrie de mitjans, en previsió que es produeixin canvis bruscs de les condicions ambientals durant el formigonat o posterior període d'enduriment, no podent començar-se el formigonat dels diferents elements sense l'autorització per escrit del director de l'execució de l'obra.



PROCÉS D'EXECUCIÓ


FASES D'EXECUCIÓ.

Preparació del perímetre de recolzament de les biguetes. Replanteig i col·locació en sec de les biguetes. Apuntalament. Acoblament de biguetes en recolzaments i ancoratges. Formació de l'entrebigat. Col·locació de la malla electrosoldada. Abocament i compactació del formigó. Reglejat i anivellació de la capa de compressió. Curat del formigó. Desapuntalament.


CONDICIONS DE TERMINACIÓ.

El conjunt serà estable, tendrà lligament propi i amb els elements de recolzament i transmetrà correctament les càrregues a l'estructura. L'acabat superficial serà l'adequat per al posterior tractament de protecció.



CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren exclosos tots els elements integrants del sostre senyalats en els plànols i detalls del Projecte.





Residus generats

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 01

Fusta.

0,336

0,305

17 04 05

Ferro i acer.

0,164

0,078

17 01 03

Teules i materials ceràmics.

0,515

0,412

17 01 01

Formigó (formigons, morters i prefabricats).

0,159

0,106



Residus generats:

1,174

0,902

15 01 01

Envasos de paper i cartró.

0,144

0,192

17 02 03

Plàstic.

0,042

0,070

17 02 01

Fusta.

0,147

0,134



Envasos:

0,333

0,396



Total residus:

1,507

1,297
