E Estructures
EH Formigó armat
EM Fusta
EMF Sostres
Sostre de biguetes de fusta i encofrat "NERVOMETAL"
Sostre de biguetes i tauler estructural de fusta
Sostre de biguetes de fusta i entrebigat de revoltó corbat ceràmic
Forjat de biguetes de fusta i entrebigat amb llata i maons ceràmics col·locats per taula
Forjat de biguetes de fusta i entrebigat amb revoltons ceràmics
Forjat de biguetes de fusta i entrebigat amb solera ceràmica
EMZ Reforços
EP Formigó prefabricat
F Façanes i particions
H Acabaments i ajudes
I Instal·lacions
N Aïllaments e impermeabilitzacions
Q Cobertes
R Revestiments i extradossats
U Urbanització interior de la parcel·la
Z Rehabilitació energètica
Suggeriments
Intereix 's' (cm)
emf_alfarjias
Bigueta
Apuntalament
Entrebigat
Malla electrosoldada
Capa de compressió
Recolzament sobre element estructural
emf_viga
Classe de servei de l'estructura segons UNE-EN 1995-1-1
Contingut d'humitat en els materials corresponent a una temperatura de 20°C i una humitat relativa de l'aire que només superi el 65% durant unes poques setmanes a l'any.
Fusta
Procedència de la fusta
Nacional
Grup botànic
Coníferes
Espècie d'arbre
emc_07mee_p_silv
Propietats mecàniques
Classe resistent segons UNE-EN 338 i UNE-EN 1912
Qualitat estructural segons UNE 56544
ME-2
Protecció de la fusta
Classe d'ús segons UNE-EN 335
Situació en la qual la fusta o el material derivat de la fusta s'utilitza a l'interior d'una construcció i no exposat a la intempèrie ni la humidificació. L'atac per fongs cromogens o per fongs xilòfags és insignificant i sempre accidental. És possible l'atac per insectes xilòfags incloent els tèrmits, encara que la freqüència i la importància del risc depenen de la ubicació geogràfica.
Classe de penetració segons UNE-EN 351-1
NP1
Tipus de sostre
Horitzontal
Altura lliure de planta
Puntals
Nombre de puntals (u./m²)
Nombre d'usos
Taulons de fusta
Nombre d'usos
emf_apuntalamiento
emf_alfarjias_inf
Llata
Maó
Classe de servei de l'estructura segons UNE-EN 1995-1-1
Contingut d'humitat en els materials corresponent a una temperatura de 20°C i una humitat relativa de l'aire que només superi el 65% durant unes poques setmanes a l'any.
Fusta
Procedència de la fusta
Nacional
Grup botànic
Coníferes
Espècie d'arbre
emc_07mee_p_silv
Propietats mecàniques
Dimensions (mm)
70x30
Classe resistent segons UNE-EN 338 i UNE-EN 1912
Qualitat estructural segons UNE 56544
ME-2
Protecció de la fusta
Classe d'ús segons UNE-EN 335
Situació en la qual la fusta o el material derivat de la fusta s'utilitza a l'interior d'una construcció i no exposat a la intempèrie ni la humidificació. L'atac per fongs cromogens o per fongs xilòfags és insignificant i sempre accidental. És possible l'atac per insectes xilòfags incloent els tèrmits, encara que la freqüència i la importància del risc depenen de la ubicació geogràfica.
Classe de penetració segons UNE-EN 351-1
NP1
Maó
Maó ceràmic cara vista massís d'elaboració manual (teular)
Color
Vermell
Dimensions (cm)
24x11,5x3,5
Malla electrosoldada
acero_mallazo
Diàmetre (mm)
Espessor (cm)
Formigó fabricat en central
Convencional
Tipus d'abocat
Amb cubilot
hor_csz_vert_cub
Classes d'exposició (Art. 27 Codi Estructural)
Risc de corrosió
Atac pel glaç/desglaç
Cap
Atac químic
Cap
Atac per erosió
Cap
Resistència (N/mm²)
Mida màxima de l'àrid (mm)
10
Consistència
Tova
Quantitat mínima de ciment kg/m³
Amb additiu hidròfug
No
Densitat (kg/m³)
Entre 1200 i 1500
Excessos sobre volum teòric de formigó (%)
img_ampliar img_oculmenu Enviar suggeriment Exportació: Arrossegar BC3 sobre 'Arquimedes'.   Arrossegar BC3 sobre 'Arquimedes' o altre programa d'amidaments i pressupostos.   Obrir aquest contingut en 'Excel' Obrir aquest contingut en 'Excel 2003' o anteriors

EMF040

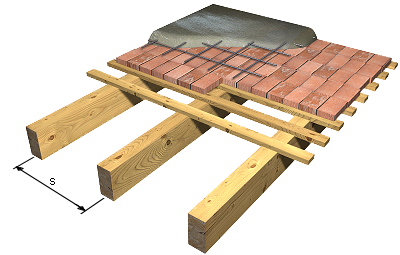

Forjat de biguetes de fusta i entrebigat amb llata i maons ceràmics col·locats per taula.

110,15€


Forjat tradicional amb un intereix de 50 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat col·locades mitjançant recolzament sobre element estructural; entrebigat compost de llates de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, de 70x30 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat, sobre les que recolza un tauler de maons ceràmics cara vista massissos d'elaboració manual, tipus teular, color vermell, 24x11,5x3,5 cm, col·locats per post; i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HL-25/B/10/XC2, densitat entre 1200 i 1500 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central, i abocament amb cubilot; apuntalament i desapuntalament de les biguetes. Inclús, filferro de lligar, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits.




Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt50spa052b

m

Tauló de fusta de pi, de 20x7,2 cm.

0,040

6,32

0,25

mt50spa101

kg

Claus d'acer.

0,045

1,87

0,08

mt50spa081a

U

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,013

19,25

0,25

mt07mee100gai1baa

Fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, per biguetes, de fins a 5 m de longitud, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat.

0,010

654,84

6,55

mt07emr111b

U

Clau, de 4 mm de diàmetre i 50 mm de longitud, d'acer galvanitzat d'alta adherència.

4,000

0,09

0,36

mt07mee100iah1baa

Fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, per a llates, de fins a 5 m de longitud, de 70x30 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat.

0,009

654,84

5,89

mt05mte010a

U

Maó ceràmic cara vista massís d'elaboració manual (teular), color vermell, 24x11,5x3,5 cm, per a ús en fàbrica no protegida (peça U), densitat 1850 kg/m³, segons UNE-EN 771-1.

37,800

0,60

22,68

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,005

53,48

0,27

mt07aco020m

U

Separador homologat per malla electrosoldada.

1,000

0,09

0,09

mt07ame010d

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

2,52

2,77

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,017

1,50

0,03

mt10hes050psa

Formigó lleuger HLA-25/B/10/XC2, d'entre 1200 i 1500 kg/m³ de densitat, quantitat mínima de ciment 275 kg/m³, fabricat en central.

0,042

146,58

6,16



Subtotal materials:

45,38

2



Mà d'obra



mo048

h

Oficial 1ª muntador d'estructura de fusta.

0,078

28,39

2,21

mo095

h

Ajudant muntador d'estructura de fusta.

0,039

25,25

0,98

mo020

h

Oficial 1ª construcció.

1,108

28,42

31,49

mo113

h

Peó ordinari construcció.

0,694

23,81

16,52

mo044

h

Oficial 1ª encofrador.

0,148

28,39

4,20

mo091

h

Ajudant encofrador.

0,148

25,25

3,74

mo043

h

Oficial 1ª ferrallista.

0,035

28,39

0,99

mo090

h

Ajudant ferrallista.

0,035

25,25

0,88

mo045

h

Oficial 1ª estructurista, en treballs de posada en obra del formigó.

0,012

28,39

0,34

mo092

h

Ajudant estructurista, en treballs de posada en obra del formigó.

0,050

25,25

1,26



Subtotal mà d'obra:

62,61

3



Costos directes complementaris




%

Costos directes complementaris

2,000

107,99

2,16

Cost de manteniment decennal: 16,52€ en els primers 10 anys.

Costos directes (1+2+3):

110,15



Referència i títol de la norma

Aplicabilitat(a)

Obligatorietat(b)

Sistema(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería



(a) Data d'aplicabilitat de la norma harmonitzada

(b) Data en què finalitza el període de coexistència

(c) Sistema d'avaluació i verificació de la constància de les prestacions


Plec de condicions

UNITAT D'OBRA EMF040: FORJAT DE BIGUETES DE FUSTA I ENTREBIGAT AMB LLATA I MAONS CERÀMICS COL·LOCATS PER TAULA.


CARACTERÍSTIQUES TÈCNIQUES

Forjat tradicional amb un intereix de 50 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat col·locades mitjançant recolzament sobre element estructural; entrebigat compost de llates de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, de 70x30 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat, sobre les que recolza un tauler de maons ceràmics cara vista massissos d'elaboració manual, tipus teular, color vermell, 24x11,5x3,5 cm, col·locats per post; i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HL-25/B/10/XC2, densitat entre 1200 i 1500 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central, i abocament amb cubilot; apuntalament i desapuntalament de les biguetes. Inclús, filferro de lligar, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits.



NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Código Estructural.

Execució: CTE. DB-SE-M Seguridad estructural: Madera.


CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m².



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

El contingut d'humitat de la fusta serà el d'equilibri higroscòpic abans de la seva utilització en obra.


AMBIENTALS.

Se suspendran els treballs de formigonat quan plogui amb intensitat, neu, existeixi vent excessiu, una temperatura ambient superior a 40°C o es prevegi que dins de les 48 hores següents pugui descendir la temperatura ambienti per sota dels 0°C.


DEL CONTRACTISTA.

Disposarà en obra d'una sèrie de mitjans, en previsió que es produeixin canvis bruscs de les condicions ambientals durant el formigonat o posterior període d'enduriment, no podent començar-se el formigonat dels diferents elements sense l'autorització per escrit del director de l'execució de l'obra.



PROCÉS D'EXECUCIÓ


FASES D'EXECUCIÓ.

Preparació del perímetre de recolzament de les biguetes. Replanteig i col·locació en sec de les biguetes. Apuntalament. Resolució del recolzament sobre l'element estructural. Disposició de llates clavades a les biguetes. Formació del tauler de maó massís. Col·locació de la malla electrosoldada. Abocament i compactació del formigó. Reglejat i anivellació de la capa de compressió. Curat del formigó. Desapuntalament.


CONDICIONS DE TERMINACIÓ.

El conjunt serà estable, tendrà lligament propi i amb els elements de recolzament i transmetrà correctament les càrregues a l'estructura. L'acabat superficial serà l'adequat per al posterior tractament de protecció.



CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren exclosos tots els elements integrants del sostre senyalats en els plànols i detalls del Projecte.





Residus generats

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 01

Fusta.

0,342

0,311

17 04 05

Ferro i acer.

0,164

0,078

17 01 02

Maons.

0,635

0,508

17 01 01

Formigó (formigons, morters i prefabricats).

0,140

0,093



Residus generats:

1,281

0,990

15 01 01

Envasos de paper i cartró.

0,475

0,633

17 02 03

Plàstic.

0,218

0,363

17 02 01

Fusta.

0,191

0,174



Envasos:

0,884

1,170



Total residus:

2,165

2,161
