| Coberta plana no transitable, no ventilada, enjardinada intensiva, tipus convencional. Impermeabilització amb làmines asfàltiques, tipus bicapa | ||
| QDC012 | Coberta plana no transitable, no ventilada, enjardinada intensiva, tipus convencional. Impermeabilització amb làmines asfàltiques, tipus bicapa | |
|

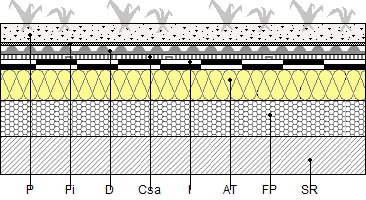

Coberta plana no transitable, no ventilada, enjardinada intensiva, tipus convencional, pendent del 1% al 5%. FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa d'argila expandida, Arlita Dur "WEBER", abocada en sec i consolidada en la seva superfície amb beurada de ciment, proporcionant una resistència a compressió de 1 MPa i con una conductivitat tèrmica de 0,087 W/(mK), amb espessor medi de 10 cm; amb capa de regularització de morter de ciment, industrial, M-5 de 4 cm d'espessor, acabat remolinat; AÏLLAMENT TÈRMIC: panell rígid de llana mineral hidrofugada; IMPERMEABILITZACIÓ: tipus bicapa, adherida, composta per una làmina de betum modificat amb elastòmer SBS, LBM(SBS)-30-FV i una làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, totalment adherides amb bufador, sense coincidir les seves juntes; CAPA SEPARADORA SOTA PROTECCIÓ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (200 g/m²); CAPA DRENANT I FILTRANT: làmina drenant i filtrant d'estructura nodular de polietilè d'alta densitat (PEAD/HDPE), amb nòduls de 8 mm d'altura, amb geotèxtil de polipropilè incorporat; CAPA DE PROTECCIÓ: capa de terra vegetal per plantació de 25 cm d'espessor. | ||
Preu |
|
Exportació |
 |
UNITAT D'OBRA QDC012: COBERTA PLANA NO TRANSITABLE, NO VENTILADA, ENJARDINADA INTENSIVA, TIPUS CONVENCIONAL. IMPERMEABILITZACIÓ AMB LÀMINES ASFÀLTIQUES, TIPUS BICAPA.
MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.
Impermeabilització asfàltica: s'evitarà el seu contacte amb olis, grasses, petrolis i dissolvents. Capa separadora: s'utilitzaran productes no permeables a la beurada de morters i formigons. Es prestarà especial atenció a les incompatibilitats d'ús que s'especifiquen en les fitxes tècniques dels diferents elements que poguessin compondre la coberta (suport resistent, formació de pendents, barrera de vapor, aïllament tèrmic, impermeabilització i capes separadores).
CARACTERÍSTIQUES TÈCNIQUES
Coberta plana no transitable, no ventilada, enjardinada intensiva, tipus convencional, pendent del 1% al 5%. FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa d'argila expandida, Arlita Dur "WEBER", abocada en sec i consolidada en la seva superfície amb beurada de ciment, proporcionant una resistència a compressió de 1 MPa i con una conductivitat tèrmica de 0,087 W/(mK), amb espessor medi de 10 cm; amb capa de regularització de morter de ciment, industrial, M-5 de 4 cm d'espessor, acabat remolinat; AÏLLAMENT TÈRMIC: panell rígid de llana mineral hidrofugada; IMPERMEABILITZACIÓ: tipus bicapa, adherida, composta per una làmina de betum modificat amb elastòmer SBS, LBM(SBS)-30-FV i una làmina de betum modificat amb elastòmer SBS, LBM(SBS)-50/G-FP, totalment adherides amb bufador, sense coincidir les seves juntes; CAPA SEPARADORA SOTA PROTECCIÓ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (200 g/m²); CAPA DRENANT I FILTRANT: làmina drenant i filtrant d'estructura nodular de polietilè d'alta densitat (PEAD/HDPE), amb nòduls de 8 mm d'altura, amb geotèxtil de polipropilè incorporat; CAPA DE PROTECCIÓ: capa de terra vegetal per plantació de 25 cm d'espessor.
NORMATIVA D'APLICACIÓ
Execució:
- |
CTE. DB-HS Salubridad. |
- |
CTE. DB-SI Seguridad en caso de incendio. |
- |
NTE-QAA. Cubiertas: Azoteas ajardinadas. |
CRITERI D'AMIDAMENT EN PROJECTE
Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.
CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA
DEL SUPORT.
Es comprovarà que la superfície de la base resistent és uniforme i plana, està neta i manca de restes d'obra. Es comprovarà que els paraments verticals de cassetó, plastrons perimetrals i altres elements constructius es troben acabats.
AMBIENTALS.
Se suspendran els treballs quan plogui, neu o la velocitat del vent sigui superior a 50 km/h, havent d'aplicar-se en unes condicions tèrmiques ambientals que es trobin dintre dels marges prescrits en les corresponents especificacions d'aplicació.
PROCÉS D'EXECUCIÓ
FASES D'EXECUCIÓ.
Replanteig dels punts singulars. Replanteig dels pendents i traçat de tremujals, aiguafons i juntes. Formació de pendents mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó. Replè de juntes amb poliestirè expandit. Abocament en sec de l'argila expandida fins a arribar al nivell de coronació de les mestres, i consolidació amb beurada de ciment. Abocat, estesa i reglejat de la capa de morter de regularització. Revisió de la superfície base en la que es realitza la fixació de l'aïllament d'acord amb les exigències de la tècnica a emprar. Tall, ajust i col·locació de l'aïllament. Neteja i preparació de la superfície. Col·locació de la impermeabilització. Col·locació de la capa separadora sota protecció. Col·locació de la capa drenant i filtrant. Estès de la terra vegetal.
CONDICIONS DE TERMINACIÓ.
Seran bàsiques les condicions d'estanquitat, grossor de la capa vegetal i qualitat de les terres en funció de la plantació a realitzar.
CONSERVACIÓ I MANTENIMENT.
S'evitarà l'abocament de residus d'obra sobre la capa vegetal.
CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT
Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.
CRITERI DE VALORACIÓ ECONÒMICA
El preu no inclou l'execució i el segellat dels junts ni l'execució d'acabats en les trobades amb paraments i desaigües.
